ダックス70のキャブのオーバーホールをしました。
まだ部品出るんですね。
部番は統合され「16010-098-305」になっています。

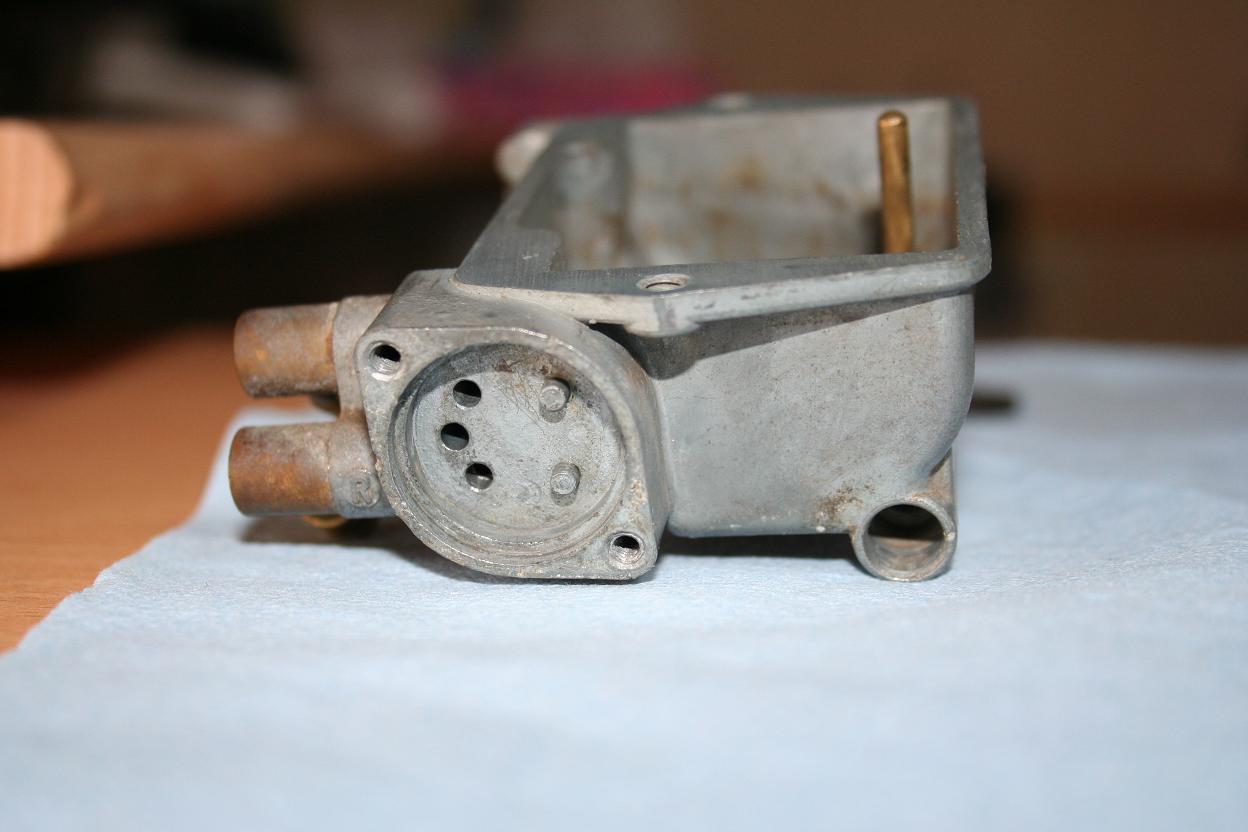

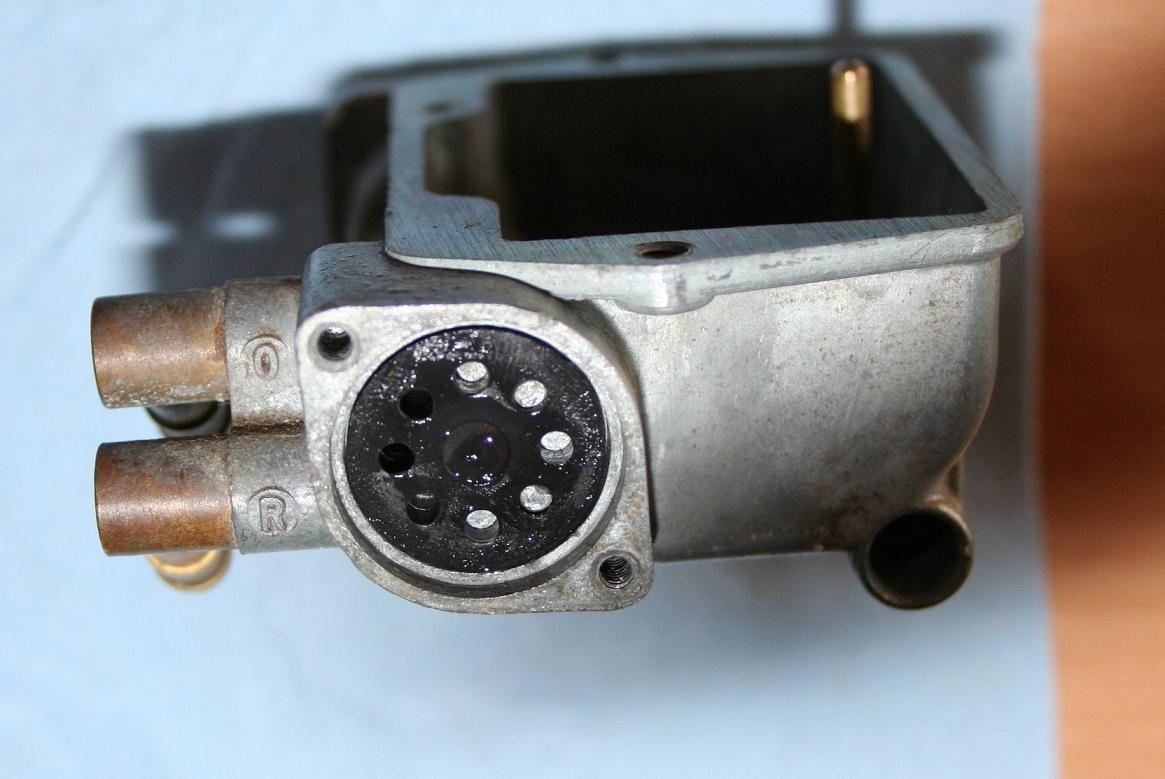

キャブ自体にコックがあります。
S・ON・RESの切り替え穴が

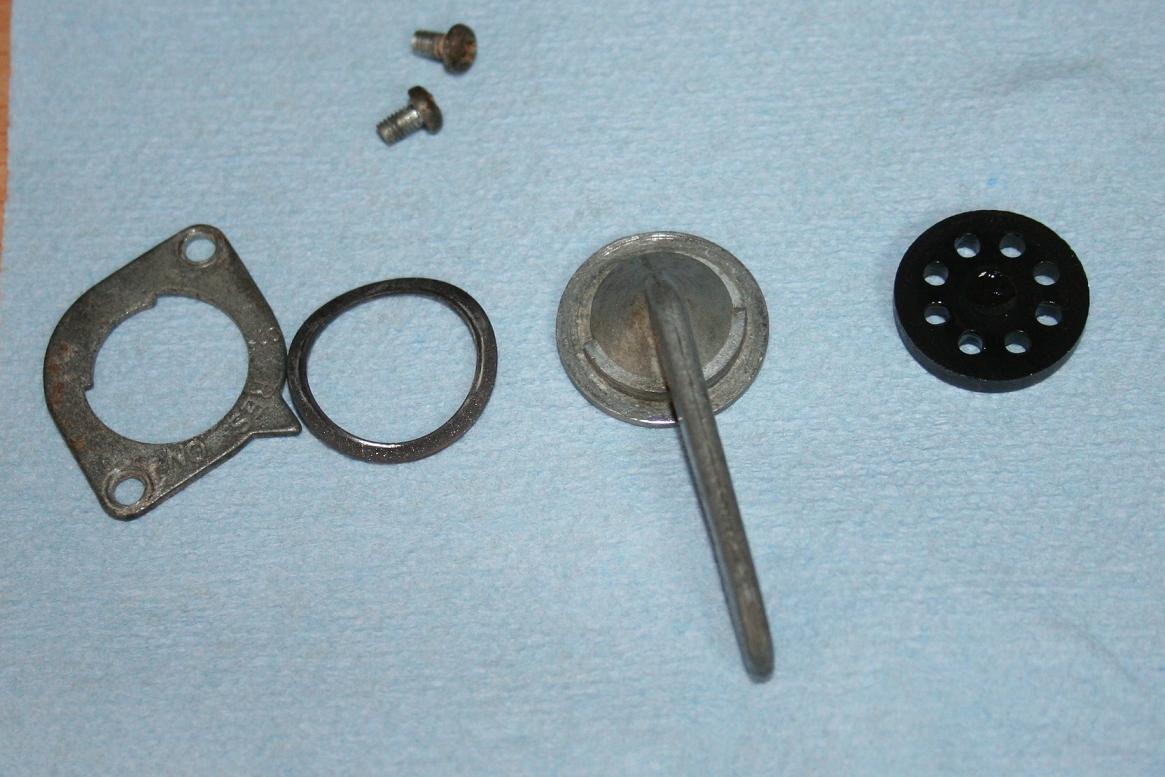

開いてます。そこにパッキンをセット

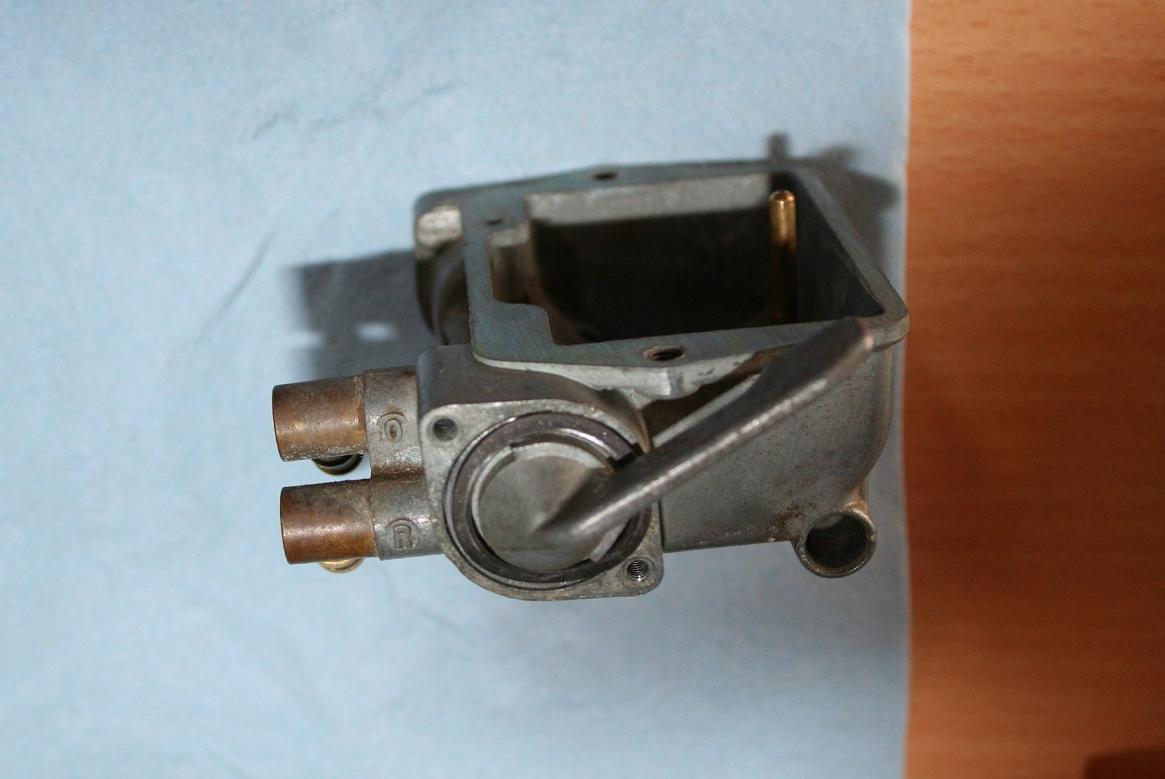

レバーとスプリングをセットし蓋閉めて
コック側は終わり。

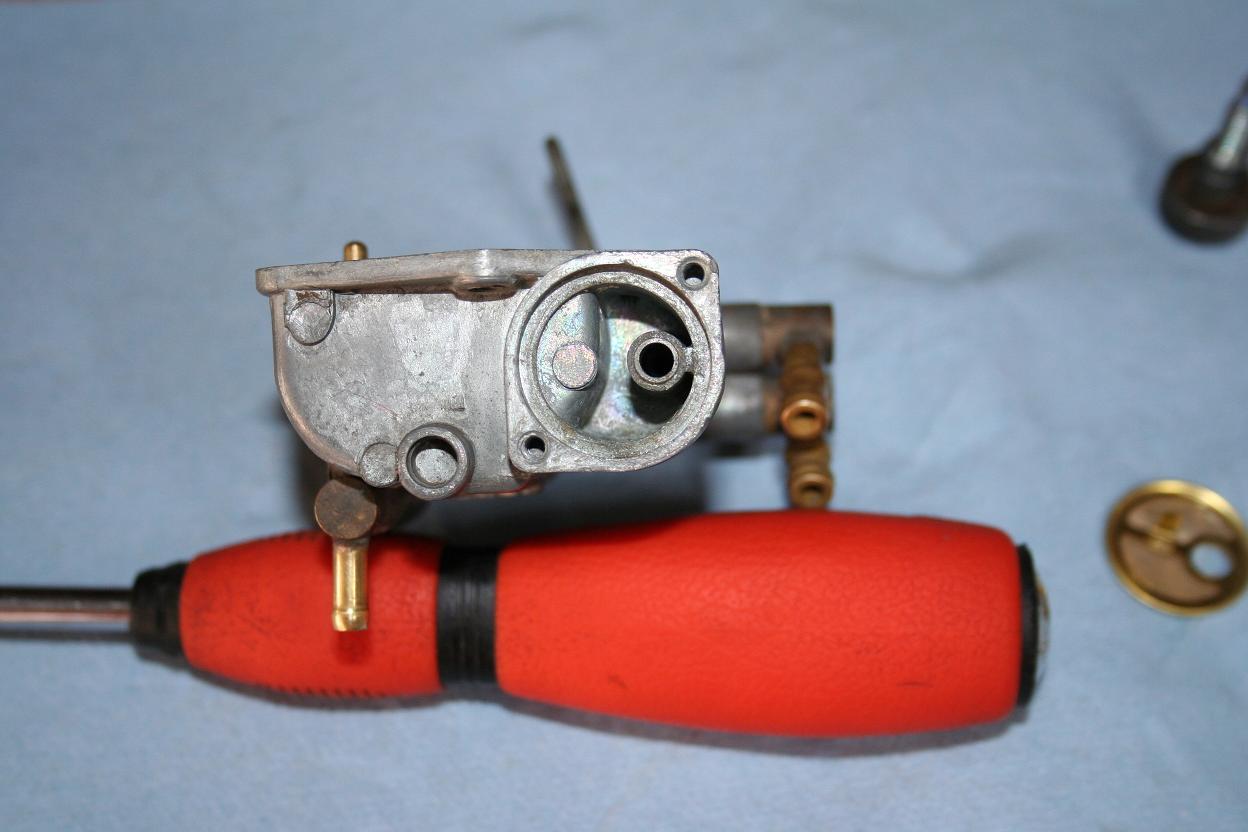

（右）燃料フィルター側です。

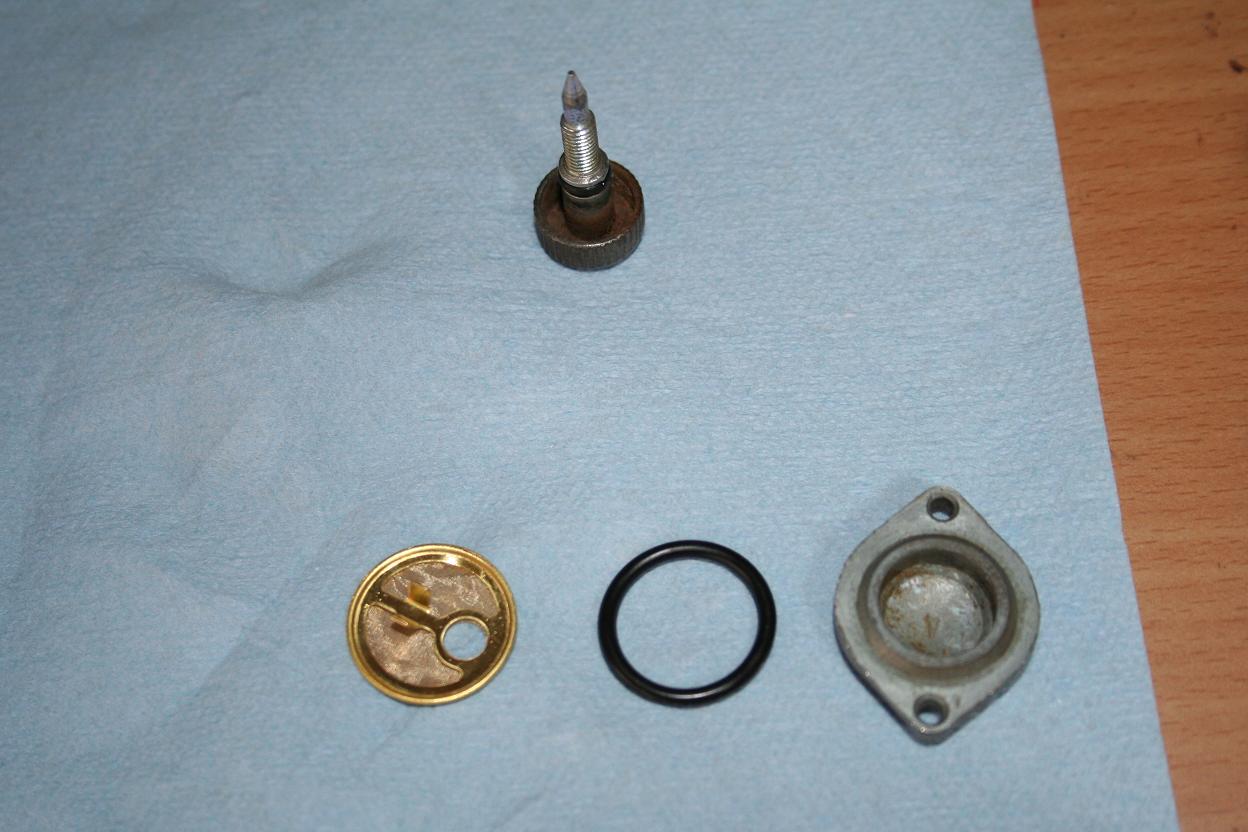

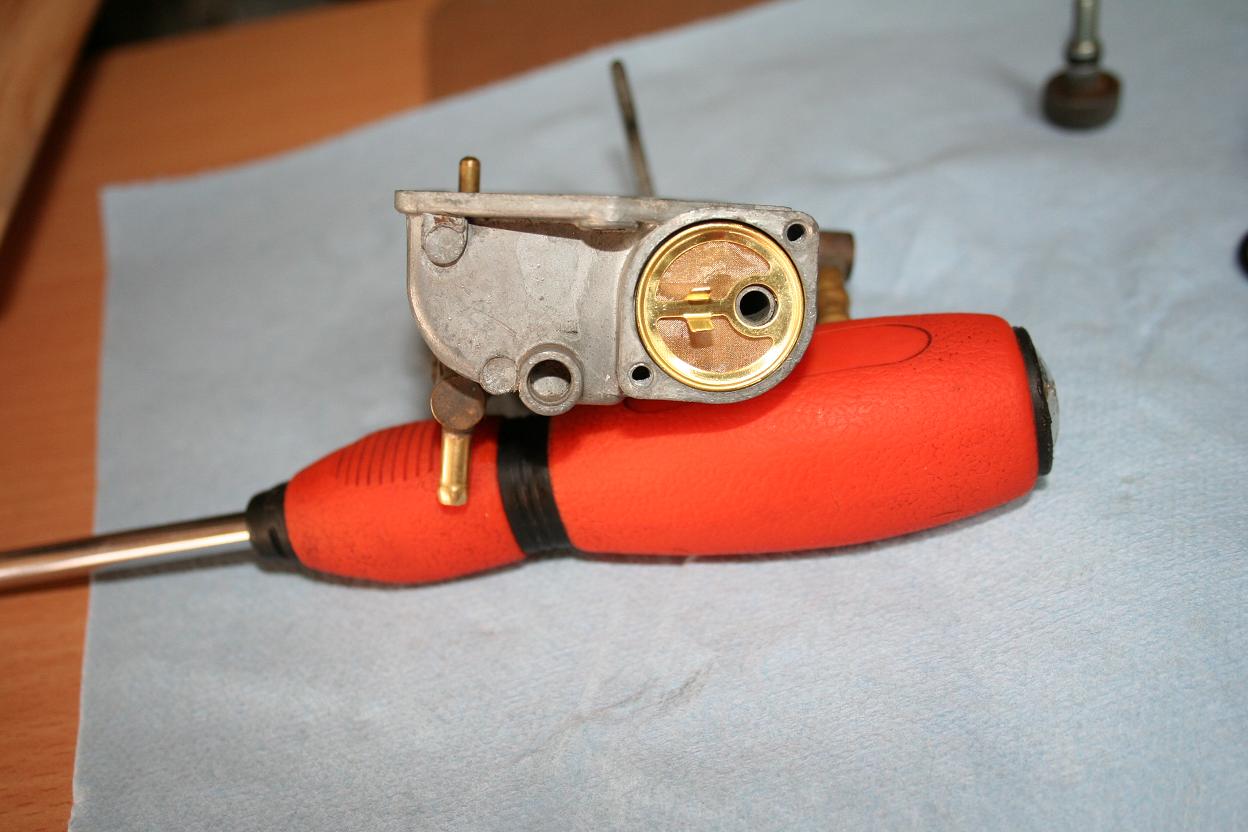

真鍮の金網をセット。これがフィルターです。

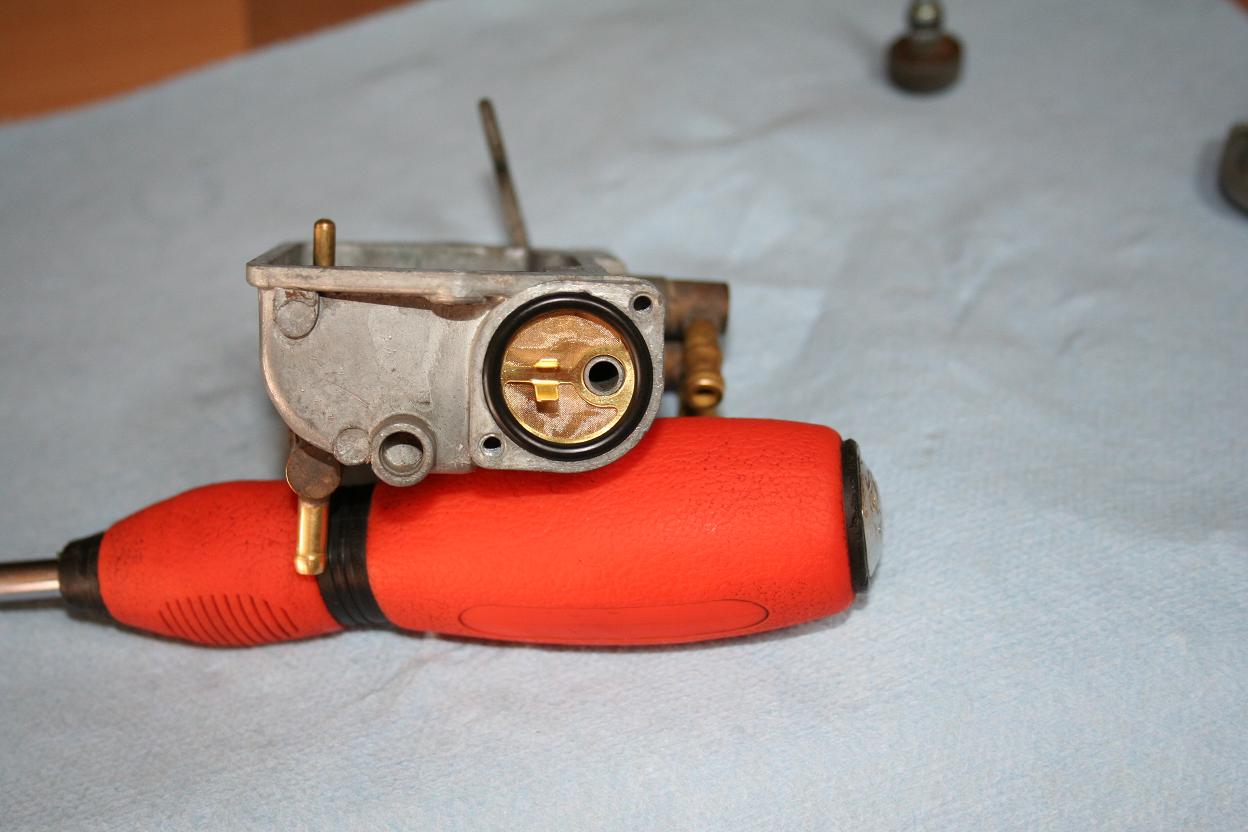

パッキン（Oリング）をセットし
蓋を閉めて終わりです。

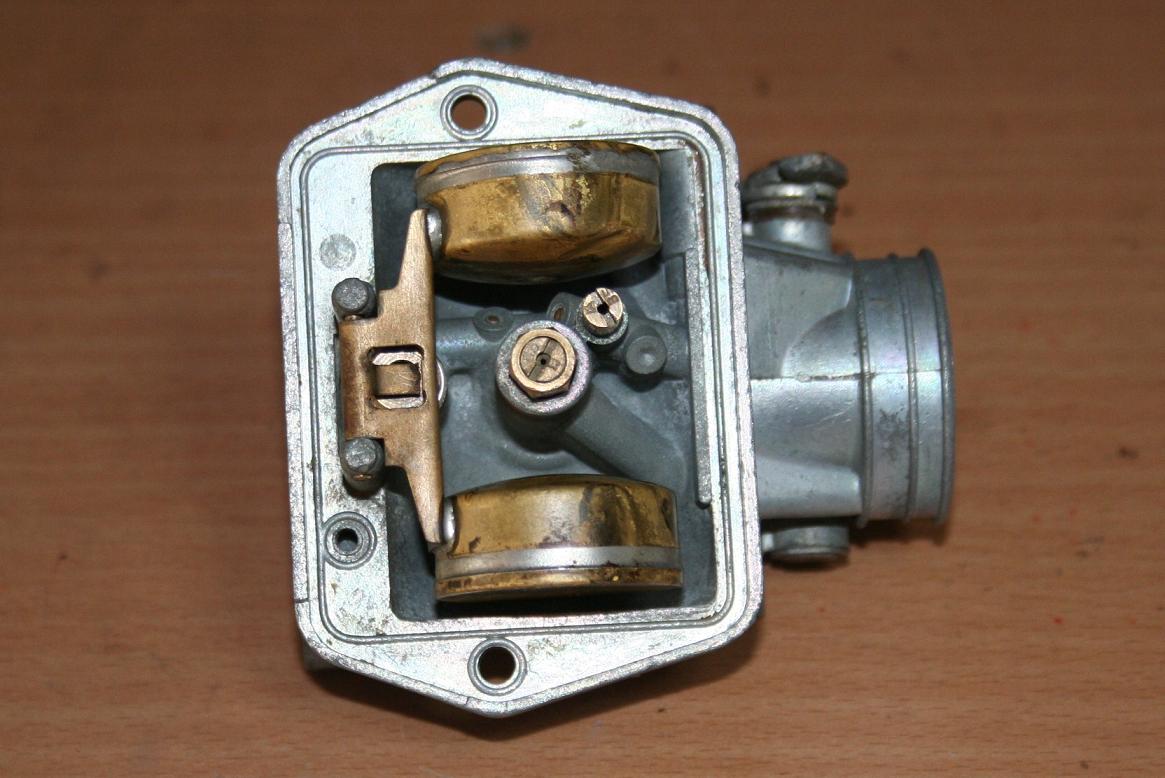

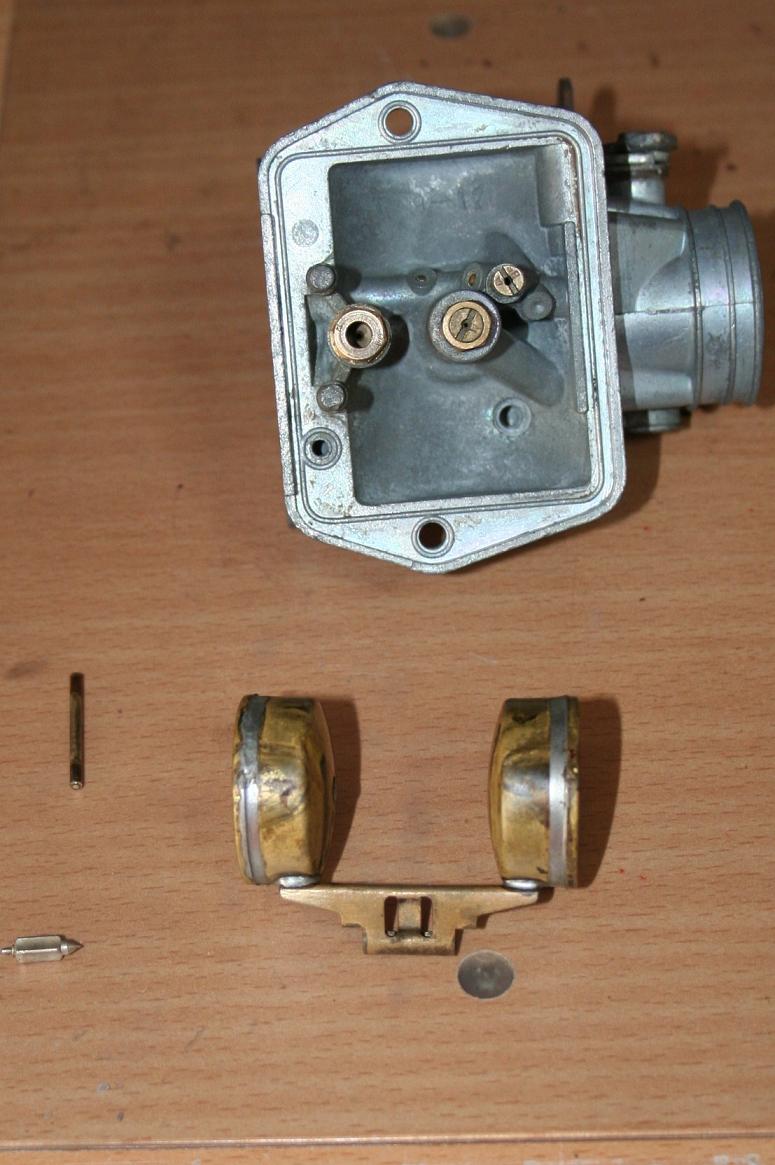

真鍮のフロート（浮き）です。
フロートバルブは引っ掛け式ではなく
ただ押さえつけられているだけです。
フロートを支えているピンを抜く時が注意です。

固着している場合に無理やり叩き抜こうとすると
支柱から折れます。



最近はあまり見ない真鍮フロートだったので写真多めでした。

話は違いますが

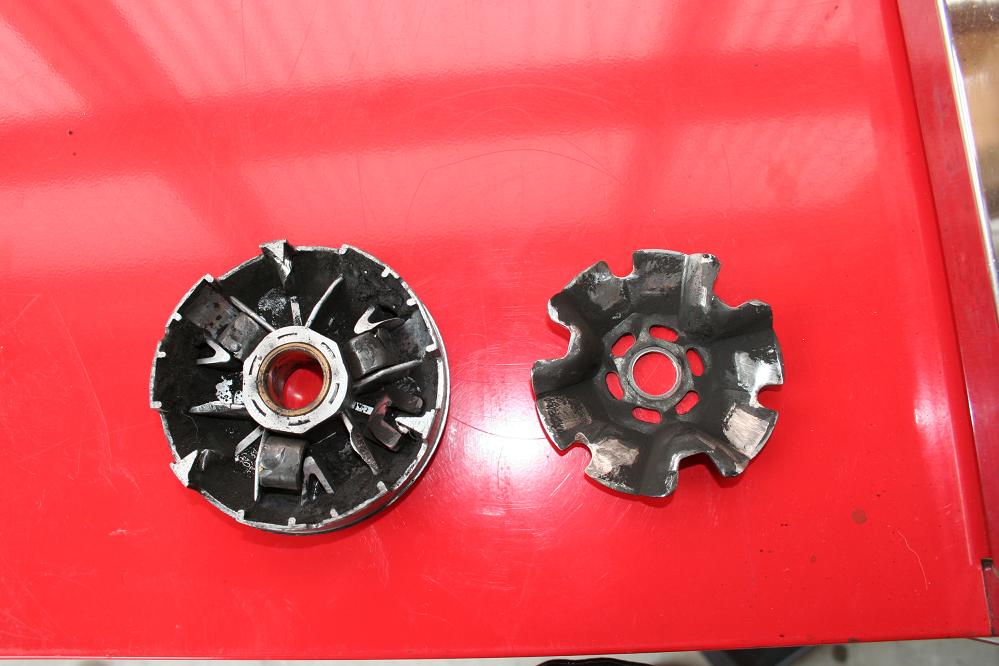

ライブディオに組まれていたプーリー（変速機）セットです。
遠心力とスプリングの力の釣り合いだけで変速します。
遠心力を受ける要のウエイトローラーが破損し
プーリー自体を削り、ランプレートを歪ませ
高回転寄りで固着していました。
ウエイトローラーには組み込む際の方向があります。
それを逆に組むとこうなる可能性が高いです。
